進料粒度：：小于100mm
輸送量：：21-220（m3/h）

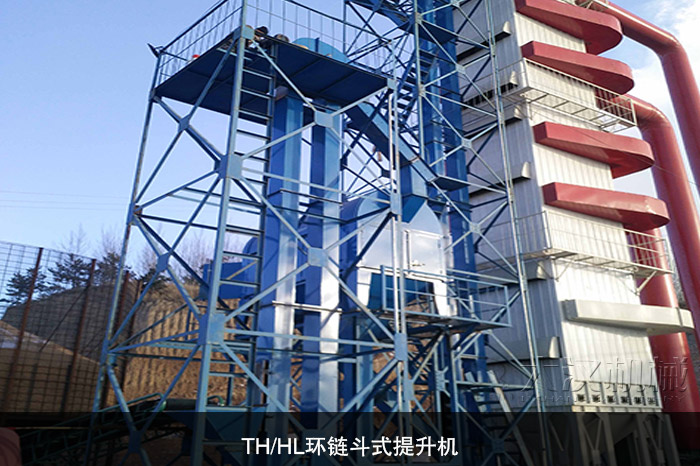

產品優勢：TH/HL環鏈斗式提升機是一種圓環鏈斗式提升機，采用掏取式裝料，混合式或重力卸料。
適用物料：粉狀、粒狀、小塊狀物料等。
TH/HL環鏈斗式提升機是一種圓環鏈斗式提升機，采用掏取式裝料，混合式或重力卸料。具有結構簡單、運行平穩、輸送量大、提升高度高、使用壽命長等顯著優點，廣泛應用于飼料、面粉、食品、化工等行業中各種粉末狀、細粒和粗粒物料的垂直輸送，物料溫度不超過250℃。

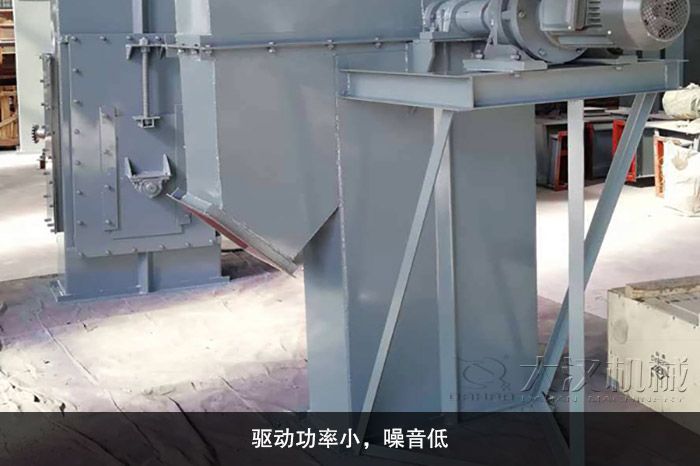

1、驅動功率小，輸送量大，噪音低；
2、整機運行可靠性好，無故障時間超過2萬小時；
3、提升范圍廣，對物料的種類、特性要求少；
4、操作簡單，提升高度高，運行平穩穩定；
5、結構剛性強，維護方便，易損件少，使用壽命長；
6、密封性能好，提升機運行時，無粉塵外泄，環境污染少。
整機機構主要由電動機產生動力通過聯軸器將需要的動力傳遞減速器上，小鏈輪帶大鏈輪，從而帶動整機運動。環鏈斗式提升機大多為掏取式提取物料，即物料從較低位的進料斗隨著輸送帶或鏈提升到一定高度后被拋灑出去。本提升機的牽引機構是兩根環形鏈條。

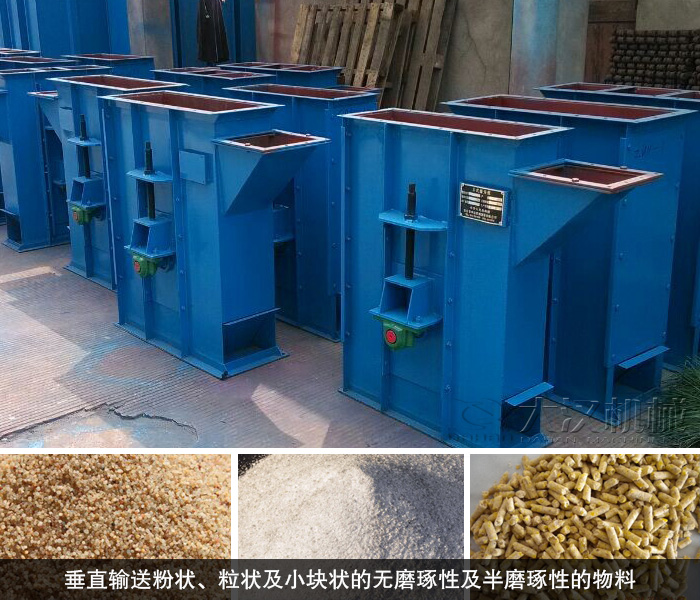

TH/HL環鏈斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀的無磨琢性及半磨琢性的物料。
| 型號 | 料斗型式 | 輸送量（m3/h） | 斗寬 | 斗容（L） | 鏈條規格 | 鏈條節徑 | 斗速（m/s） | 物料量大塊 |
| TH315 | 21 | 315 | 3.75 | 500 | Φ18×50 | 630 | 1.4 | 45 |
| TH315 | 36 | 315 | 6 | 500 | Φ18×50 | 630 | 1.4 | 45 |
| TH400 | 36 | 400 | 5.9 | 600 | Φ18×50 | 710 | 1.4 | 55 |
| TH400 | 56 | 400 | 9.5 | 600 | Φ18×50 | 710 | 1.4 | 55 |
| TH500 | 45 | 500 | 9.3 | 688 | Φ22×86 | 800 | 1.5 | 65 |
| TH500 | 70 | 500 | 15 | 688 | Φ22×86 | 800 | 1.5 | 65 |
| TH630 | 68 | 630 | 14.6 | 688 | Φ22×86 | 900 | 1.5 | 75 |
| TH630 | 110 | 630 | 23.6 | 688 | Φ22×86 | 900 | 1.5 | 75 |
| TH800 | 87 | 800 | 23.3 | 920 | Φ26×92 | 1000 | > 1.6 | 85 |
| TH800 | 141 | 800 | 37.5 | 920 | Φ26×92 | 1000 | > 1.6 | 85 |
| TH1000 | 141 | 1000 | 37.6 | 920 | Φ26×92 | 1250 | > 1.6 | 100 |
| TH1000 | 220 | 1000 | 58 | 920 | Φ26×92 | 1250 | > 1.6 | 100 |
| 型號 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh |
| 輸送量（m3/h） | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 |
| 斗寬 | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||
| 斗容（L） | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 |
| 斗距 | 500 | 600 | 688 | 688 | 920 | 920 | ||||||
| 鏈條規格 | Φ18×50 | Φ18×50 | Φ22×86 | Φ22×86 | Φ26×92 | Φ26×92 | ||||||
| 鏈條節徑 | 630 | 710 | 800 | 900 | 1000 | 1250 | ||||||
| 斗速（m/s） | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | ||||||
| 物料量大塊 | 45 | 55 | 65 | 75 | 85 | 100 | ||||||
1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2、TH型斗提機料斗用途：
Zh—中深斗：輸送濕粘性物料，如糖、濕細沙等。
Sh—深斗：輸送重的粉狀至小塊狀物料，如水泥、砂、煤等。
3、HL型斗提機料斗的用途：
Q—淺圓底料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。
S—深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
